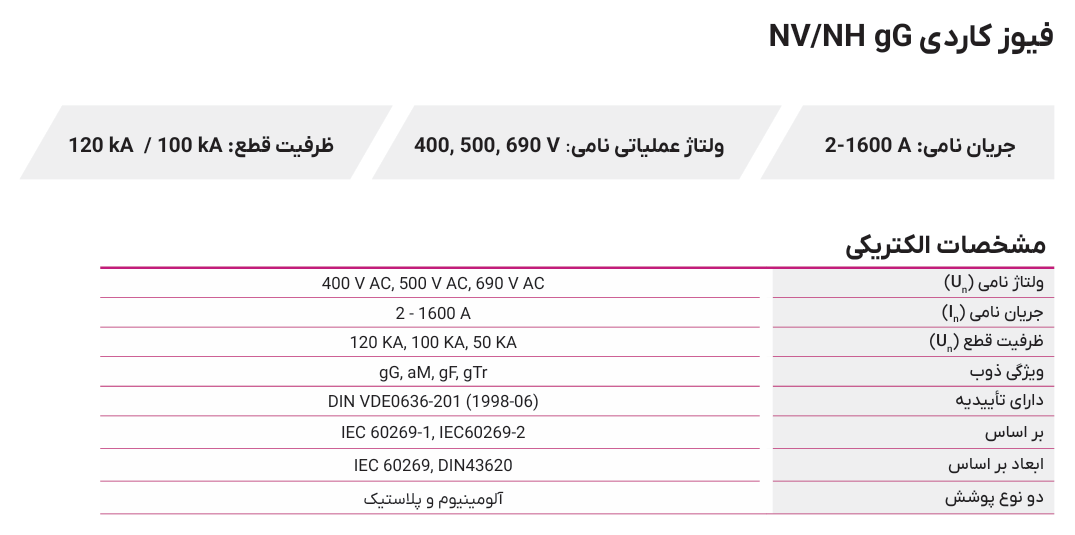

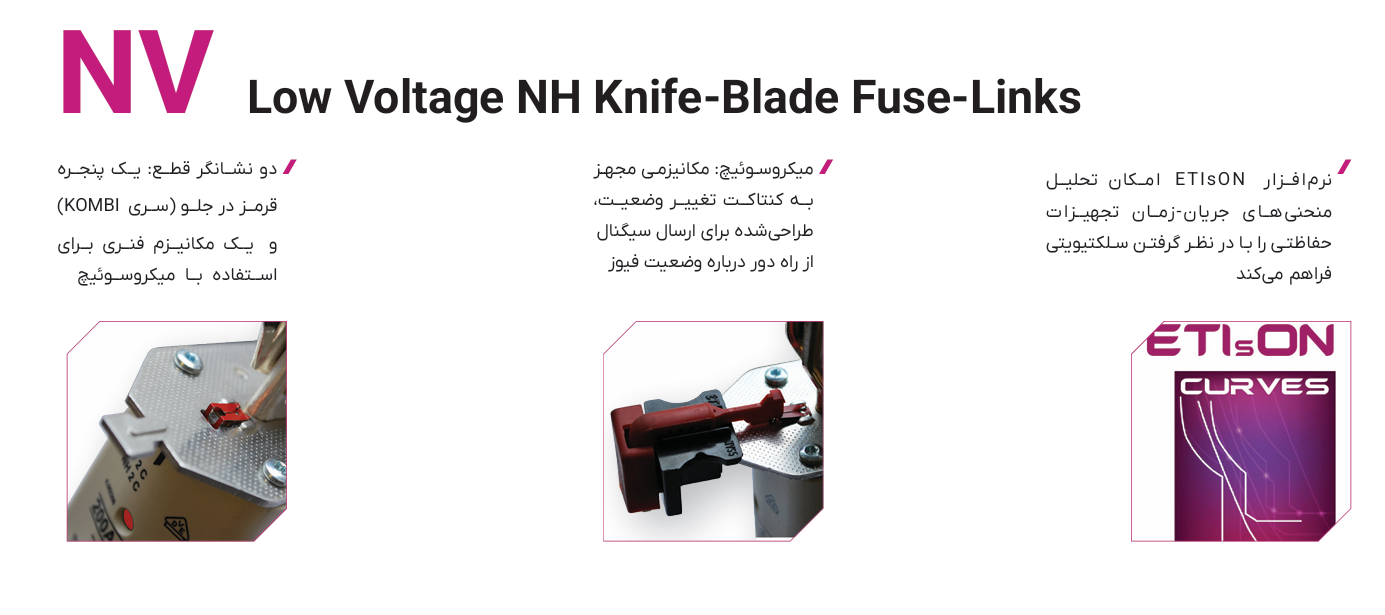

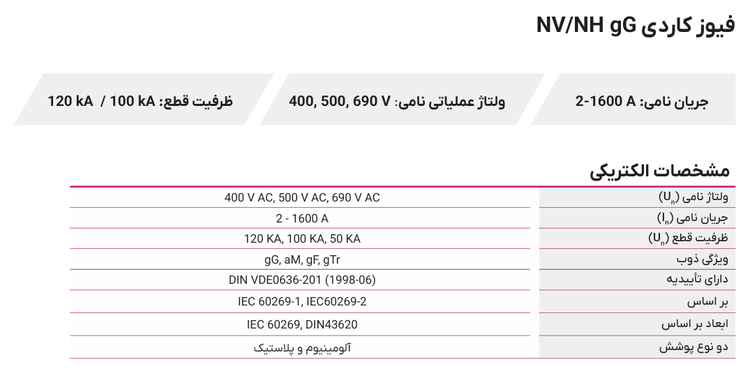

فیوز كاردي با نشانگر25A اNH/NV 00C

با سایز 000/00C  و با نشانگر KOMBI

و ولتاژ 500V AC

و کاربرد در ولتاژ های AC/DC

با جریان نامی 25A

از برند ETI

فیوز کاردی (Blade Fuse یا NH Fuse) یکی از پرکاربردترین فیوزهای فشار ضعیف است که برای حفاظت مدارها و تجهیزات الکتریکی در برابر اضافه‌بار و اتصال کوتاه استفاده می‌شود. به دلیل داشتن دو تیغه فلزی در دو سر، به آن «فیوز کاردی» یا «فیوز چاقویی» نیز گفته می‌شود.

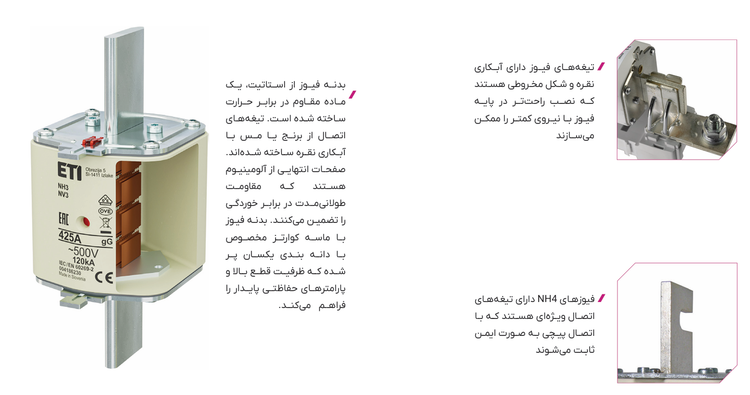

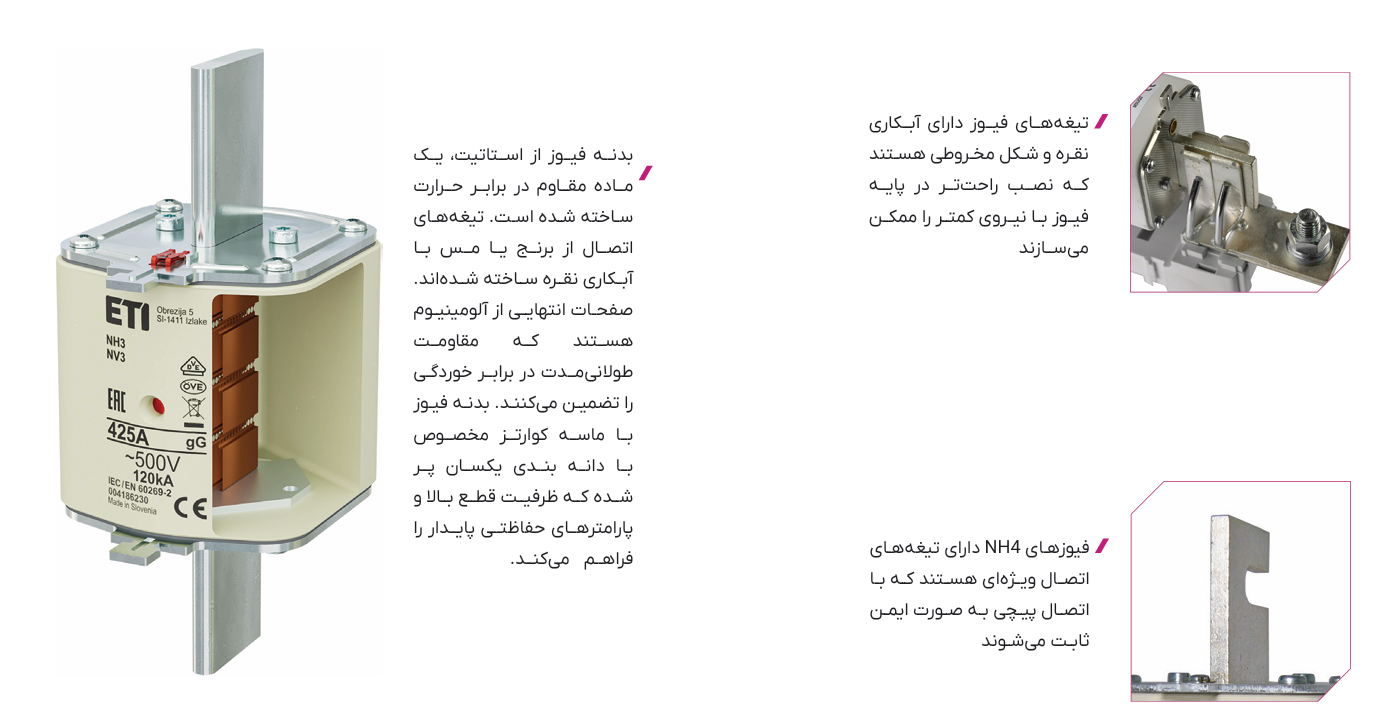

اجزای تشکیل‌دهنده فیوز کاردی
بدنه (Body)
از جنس سرامیک آلومینایی (Porcelain/Alumina Ceramic) ساخته می‌شود.
در برابر حرارت، فشار و قوس الکتریکی مقاومت بسیار بالایی دارد.
وظیفه آن محافظت از اجزای داخلی و جلوگیری از خروج قوس است.
تیغه‌ها یا کنتاکت‌ها (Blade Contacts)
معمولاً از مس (Copper) یا مس با روکش نقره ساخته می‌شوند.
هدایت الکتریکی بالا و مقاومت تماسی کمی دارند.
به وسیله آن‌ها فیوز داخل پایه فیوز نصب می‌شود.
عنصر ذوب‌شونده (Fuse Element)
مهم‌ترین قسمت فیوز است.
معمولاً از نقره خالص یا آلیاژهای مخصوص ساخته می‌شود.
هنگام عبور جریان بیش از حد، ذوب شده و مدار را قطع می‌کند.
ماده پرکننده (Quartz Sand)
داخل فیوز با ماسه سیلیسی یا ماسه کوارتز پر می‌شود.
وظیفه آن خاموش کردن قوس الکتریکی و جذب حرارت پس از ذوب شدن عنصر فیوز است.
