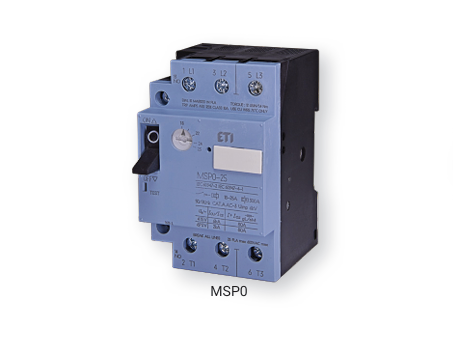

MPCB MSP0 ( 4 - 6 ) 6A كلید حرارتي

MPCB MSP0 ( 4 - 6 ) 6A كلید حرارتي

با جریان نامی 6A

نوع MSP0

از برند ETI

کلیدهای حرارتی که در صنعت با نام MPCB (مخفف Motor Protection Circuit Breaker) شناخته می‌شوند، یکی از حیاتی‌ترین تجهیزات حفاظتی برای موتورهای الکتریکی هستند. این کلیدها در واقع ترکیبی از یک «کلید قطع و وصل» و یک «رله اضافه بار» (بی‌متال) در یک پکیج واحد هستند.

در ادامه، جزئیات مهم درباره این تجهیزات را برایتان دسته‌بندی کرده‌ام:

وظیفه اصلی کلید حرارتی چیست؟
کلید حرارتی طراحی شده است تا موتور را در برابر خطاهای زیر محافظت کند:

اضافه بار (Overload): اگر جریان مصرفی موتور به هر دلیلی بیش از حد مجاز شود، کلید حرارتی قبل از سوختن سیم‌پیچ موتور، مدار را قطع می‌کند.
اتصال کوتاه (Short Circuit): در صورت بروز اتصال کوتاه (فاز به فاز یا فاز به زمین)، کلید حرارتی با سرعت بسیار بالا مدار را قطع می‌کند (مشابه فیوز مینیاتوری).
دو فاز شدن (Single Phasing): اگر یکی از فازهای شبکه قطع شود، موتور دچار عدم تعادل جریان شده و داغ می‌کند؛ کلید حرارتی این وضعیت را تشخیص داده و موتور را خاموش می‌کند.

 چرا کلید حرارتی را به بی‌متال ترجیح می‌دهیم؟
اگرچه بی‌متال‌ها هم برای حفاظت در برابر اضافه بار استفاده می‌شوند، اما تفاوت‌های کلیدی دارند:

حفاظت در برابر اتصال کوتاه: بی‌متال‌ها نمی‌توانند جریان اتصال کوتاه را قطع کنند و حتماً باید همراه با فیوز استفاده شوند. کلید حرارتی خودبه‌خود در برابر اتصال کوتاه مقاوم است و نیازی به فیوز مکمل ندارد.
قطع مستقیم: وقتی بی‌متال عمل می‌کند، معمولاً فقط کنتاکت فرمان را باز می‌کند و برق اصلی موتور همچنان وصل است. اما کلید حرارتی مستقیماً برق سه فاز قدرت را قطع می‌کند.
دقت بالا: کلیدهای حرارتی در برابر تغییرات محیطی و خطاهای فاز دقت بسیار بالاتری دارند.

 اجزای مهم کلید حرارتی
پیچ تنظیم جریان: روی کلید حرارتی یک ولوم وجود دارد که بر اساس جریان نامی موتور (مندرج روی پلاک موتور) تنظیم می‌شود. شما محدوده جریان کاری موتور را روی این کلید تنظیم می‌کنید.
شستی‌های قطع و وصل: برای استارت و استپ دستی موتور.
دکمه تست (Test): برای اطمینان از سالم بودن مکانیزم عملکرد کلید.
کنتاکت‌های کمکی: قابلیت نصب کنتاکت‌های کمکی (برای اعلام وضعیت قطع یا وصل بودن به PLC یا چراغ سیگنال) را دارند.
