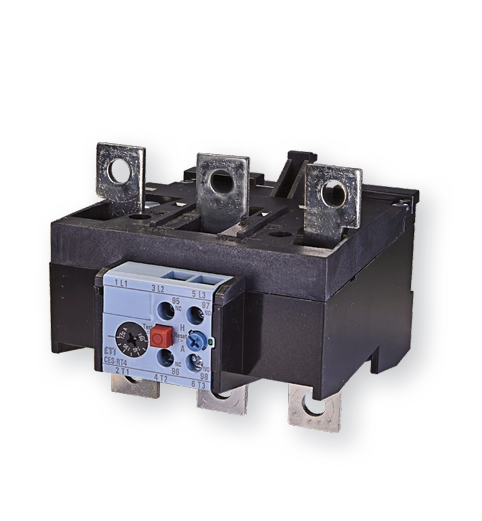

TRM 400 70-100 CNM110-CNM400 رله حرارتی شمش خور

TRM 400 70-100 CNM110-CNM400 رله حرارتی شمش خور

دارای کنتاکتور موتوری CNMبا جریان نامی 110A_400A
محدوده جریان 70-100 آمپر

جریان نامی 400A

از برند ETI

رله حرارتی (بی‌متال )چیست؟
رله حرارتی یا بی‌متال یک تجهیز حفاظتی در مدارهای قدرت است که وظیفه‌اش محافظت از موتورهای الکتریکی در برابر اضافه‌بار (Overload) است.

این رله معمولاً زیر کنتاکتور نصب می‌شود و در صورت افزایش جریان، دستور قطع کنتاکتور را صادر می‌کند.

چرا به آن بی‌متال می‌گویند؟
داخل رله حرارتی دو نوار فلزی قرار دارد:

فلز با ضریب انبساط کم
فلز با ضریب انبساط زیاد
این دو فلز روی هم پرس شده‌اند و وقتی گرم می‌شوند، به دلیل انبساط متفاوت خم می‌شوند. این خم شدن باعث فعال شدن مکانیزم قطع می‌شود.

بی‌متال = Bi-metal

BI به معنی “دو”

Metal به معنی “فلز”

رله حرارتی چه زمانی عمل می‌کند؟
وقتی موتور بیشتر از جریان نامی‌اش کار کند، موارد زیر اتفاق می‌افتد:

جریان زیاد از بی‌متال عبور می‌کند
نوارهای فلزی گرم می‌شوند
فلزها خم می‌شوند
تیغه NC رله باز می‌شود → کنتاکتور قطع می‌شود → موتور خاموش می‌شود
این عمل چند ثانیه طول می‌کشد و به همین دلیل به آن حفاظت تاخیری می‌گویند.

رله حرارتی در برابر چه چیزهایی محافظت می‌کند؟
✔ اضافه‌بار (مثلاً بار مکانیکی زیاد روی موتور)

✔ گیرپاژ موتور

✔ افزایش تدریجی جریان

✔ کاهش ولتاژ که باعث افزایش جریان می‌شود

✔ کار کردن موتور در شرایط سخت

رله حرارتی در برابر چه چیز محافظت نمی‌کند؟
✘ اتصال کوتاه

✘ افزایش ناگهانی و شدید جریان

✘ نوسان لحظه‌ای برق

برای اینها باید از فیوز و کلید مینیاتوری استفاده کرد.

اجزای مهم رله بی‌متال
پیچ تنظیم جریان (RANGE)
کلید ریست دستی / اتوماتیک
تیغه NO و NC برای فرمان
بوبین حرارتی داخلی
اهرم تست
